ทดลองเสาอากาศนักวิทยุสมัครเล่น ที่เชียงราย

[ช่างเอ๋]

วันอาทิตย์ที่ 24 กรกฎาคม 2554 เวลา 14.00-17.30น.
ที่บ้านดู่ อ.เมือง จ.เชียงราย
ทดลองใช้เสาอากาศวิทยุให้มีประสิทธิภาพ
โดยHS5STK,E22YKT,E22XVF,E22XXY,E22XXZ,E22XVL
      เพื่อพัฒนาทักษะ ความรู้การใช้งานเครื่องมือวัดและเสาอากาศให้รับส่งได้ดี และถูกต้องตามเทคนิค ไม่มีอัตราการสูญเสียในย่านนักวิทยุสมัครเล่น เป็นการใช้เวลาว่างให้เกิดประโยชน์สูงสุด
รายการอุปกรณ์
1.   เสาอากาศ
2.   สายนำสัญญาณ(5DFB)พร้อมขั้วต่อPL259
3.   เสากลาง เช่นแป๊บเหล็กพร้อมประกับเอ็ม
4.   แท่งกราวด์(grounding electrode)
5.   เทปละลาย ห่วงรัดเสา เทปพันสายไฟฟ้า เคเบิ้ลไท พุกยึดประกะบเอ็ม
รายการเครื่องมือติดตั้ง
1.   เครื่องวัด VSWR
2.   สว่าน,ปลั๊กพ่วงสายไฟฟ้า
3.   ชุดเครื่องมือช่าง เช่นประแจ#10 ,ไขควง(แฉก,แบน),ค้อน(ตอกตะปู,ปอน),มีดคัตเตอร์,คีม(จับ,ตัด)
4.   ชุดต่อขั้วPL259 กับสายนำสัญญาณ(5DFB) หัวแร้ง,ตะกั่วบัดกรี(หากซื้อสำเร็จที่ร้านก็สะดวก)

วันอาทิตย์ที่ 24 กรกฎาคม 2554 เวลา 14.00-17.30น. ที่บ้านดู่ อ.เมือง จ.เชียงราย ทดลองเสาอากาศ3รุ่น ติดตามดูการทดลองนะครับจะได้ผลสรุปว่าควรจะใช้งานแบบไห้ให้เหมาะสมต่อไป
ครั้งที่1/3
1.เสาอากาศชนิดรอบทิศทาง แบบ5/8 (ซื้อสำเร็จรูปจากร้านมาทดลอง)
      ต้นนี้เขียนไว้ชัดเจนว่าเหมาะสำหรับความถี่ย่าน150-156Mhz หลายคนในกลุ่มเพื่อนสมาชิกที่มาร่วมทดลองบอกว่าน่าจะใช้งานย่าน144-146Mhzของนักวิทยุสมัครเล่นได้


รูปร่างหน้าตาตอนประกอบเสร็จ


นำไปวัด ค่าVSWR


ใช้ความถี่144.000 Mhz ส่ง 5วัตต์ ผลจากการวัดค่าVoltage Standing Wave Ratio แล้วใช้ไม่ได้นะครับ ค่าจากเครื่องวัดเข็มชี้โด่งมาก
สรุปว่าเสาอากาศต้นนี้ไม่เหมาะนำมาใช้งานข่ายนักวิทยุสมัครเล่น เหมาะสำหรับย่านความถี่ที่ผู้ผลิตระบุสเป็คไว้ให้

[ช่างเอ๋]

ครั้งที่ 2/3
2.เสาอากาศทิศทางแบบยากิ 3อี (รุ่นน้องเทคนิคเชียงใหม่ที่จบวิศวกรรมโทรคมนาคมแบ่งมาให้ทดลอง)
      หากเราได้เสาอากาศประดิษฐ์มา ก่อนใช้งานจริงก็ควร นำเครื่องวัดVSWR มาเช็คดูก่อนว่าผู้ผลิตทำมาให้ใช้งานเหมาะสมย่านไหน วิธีใช้งานให้ติดแนวที่ตั้งฉากกับระดับพื้นดินvertical นะครับ ส่วนแผงยากิทีวีที่เรามักจะเห็นบนหลังคาบ้านทั่วไปเค้าตั้งแนวที่ขนานกับระดับพื้นดิน horizon




วัดค่า VSWR อยู่ในระดับใช้งานได้ที่ข่ายนักวิทยุสมัครเล่น สรุปว่าใช้งานได้ดี

[ช่างเอ๋]

ครั้งที่3/3
3.เสาอากาศชนิดรอบทิศทาง แบบV/TWO3ชั้น (ซื้อสำเร็จรูป ขอบคุณท่านE22XRM ขัดมาให้จนเงา)


ต้นนี้เขียนไว้ชัดเจนว่าเหมาะสำหรับความถี่ย่าน142-148Mhz คงใช้งานย่านของนักวิทยุสมัครเล่นได้ดี


วัดค่า VSWR เข็มกระดิกนิดเดียว ถือว่าอยู่ในระดับใช้งานได้ดี





สรุป ใช้งานได้ดีที่สุด จึงทดลองตั้งสูงจากพื้นดินไปอีกประมาณ7เมตร ทดสอบที่ความถี่ 144.400 Mhz
E22XKB ขับรถอยู่ที่อ.พญาเม็งรายก็พอคุยกันได้  (ความแรงพอฟังได้) QRK ระดับ 2
HS5QJM ขับรถอยู่แยกแม่กรณ์ (ความแรงดีมาก)QRKระดับ 5
HS5XJE ขับรถอยู่อ.เวียงชัย (ความแรงดีมาก)QRKระดับ 5

[GEN-Z]

ดีครับได้พัฒนาความรู้ หากมีโอกาสหาเครื่องมือที่สามารถวัดค่ารีเทิร์นลอสได้จะดีมากครับ จะได้ทำสายอากาศที่รับส่งได้ดียิ่งขึ้นไป

[don-inphon]

ก่อนอื่นผมต้องขอขอบคุณ

ท่าน E22XRM ที่เอื้อเฟื้อเสา ให้ผมมาขึ้นก่อน

ขอบคุณ แบบการติดตั้งจาก ท่าน E22XVU

และขอบคุณ
HS5STK,E22YKT,E22XVF,E22XXY,E22XXZ ที่เป็นธุระติดตั้ง จนสำเร็จ

ส่วนเสาต้น 5/8 ที่ผมไปรับมาจากร้าน ติดต่อกับร้านแล้ว ของจะมาวันพรุ่งนี้ช่วงบ่าย

ร้านให้เอาไปแลกคืนได้..โดยไม่มีค่าใช้จ่ายใด. ส่วนหากต้องการแบบที่ผมได้จากท่าน

E22XRM เพิ่มเงินตามนั้น... (หากของมาแล้ว จะแจ้งให้ช่างเอ๋มารับไปนะครับ)

แต่คงไม่ได้ขัด เหมือนที่ท่าน E22XRM ขัดมาให้ผม นะ....อิอิ

หรือว่า ท่าน E22XRM จะรับคืน ผมก็ยินดีจะขับรถไปส่งคืนที่เดิม นะครับ

[ช่างเอ๋]

แท่งกราวด์(grounding electrode)
       ป้องกันการรบกวนจากกระแสไฟฟ้าขนาดใหญ่ที่เข้ามาในระบบ เช่นกระแสจากฟ้าผ่า ระบบกราวนด์ที่มีความต้านทานดินต่ำ จะส่งผ่านกระแสไฟฟ้าขนาดใหญ่ดังกล่าวลงดินได้เป็นอย่างดี  ตามมาตรฐาน IEEE Green Book ของสหรัฐอเมริกา กำหนดค่าความต้านทานดินระบบกราวนด์ที่ใช้ในสถานีย่อย จะต้องมีค่าความต้านทานอยู่ที่ประมาณ 1 โอห์มหรือหรือน้อยกว่านั้น
ลิงค์เพิ่มเติม =>http://www.sci-tech-service.com/article/grounding/grounding_system.htm




สายนำสัญญาณ
     Transmission line หรือสายส่งหรือสายนำสัญญาณ เป็นอุปกรณ์ประเภทที่เป็นตัวนำและถ่ายทอดสัญญาณไปสู่อุปกรณ์ปลายทาง แต่ในทางด้านวิทยุสมัครเล่นของเรา จะใช้สายนำสัญญาณ เป็นตัวกลางนำสัญญาณความถี่วิทยุจากตัวเครื่องรับส่ง ไปสู่สายอากาศ และนำสัญญาณจากสายอากาศมาสู่เครื่องรับส่ง และจะต้องมีการสูญเสียกำลังงานในตัวสายให้น้อยที่สุดด้วยจึงจะเรียกได้ว่า สายส่งมีประสิทธิภาพ เห็นอย่างงี้แล้วแสดงว่าสายนำสัญญาณต้องมีความสำคัญในส่วนของกำลังงานและ ประสิทธิภาพการรับส่งด้วยอย่างแน่นอน
  เราทดลองใช้ 5DFB ตามรูปนะครับ
มาตรฐานประเทศญี่ปุ่น คือ รหัส xx - xx เช่น 5D - FB
3,5,10,12 หมายถึง ตัวเลขแสดงเส้นผ่านศูนย์กลางภายนอกของสารไดอิเล็กทริก
D หรือ C โดย D หมายถึงอิมพิแดนซ์ 50 โอห์ม และ C หมายถึง 75 โอห์ม
F หรือ 2 โดย F หมายถึง สารไดอิเล็กทริกเป็น โฟม และ 2 สารไดอิเล็กทริกเป็น โพลิเอธิลีน
ตัวสุดท้าย B หมายถึง ชีลด์ทองแดง + ชีลด์อะลูมิเนียม + PVC

ก่อนอื่นผมต้องขอขอบคุณ

ท่าน E22XRM ที่เอื้อเฟื้อเสา ให้ผมมาขึ้นก่อน

ขอบคุณ แบบการติดตั้งจาก ท่าน E22XVU

และขอบคุณ
HS5STK,E22YKT,E22XVF,E22XXY,E22XXZ ที่เป็นธุระติดตั้ง จนสำเร็จ

ส่วนเสาต้น 5/8 ที่ผมไปรับมาจากร้าน ติดต่อกับร้านแล้ว ของจะมาวันพรุ่งนี้ช่วงบ่าย

ร้านให้เอาไปแลกคืนได้..โดยไม่มีค่าใช้จ่ายใด. ส่วนหากต้องการแบบที่ผมได้จากท่าน

E22XRM เพิ่มเงินตามนั้น... (หากของมาแล้ว จะแจ้งให้ช่างเอ๋มารับไปนะครับ)

แต่คงไม่ได้ขัด เหมือนที่ท่าน E22XRM ขัดมาให้ผม นะ....อิอิ

หรือว่า ท่าน E22XRM จะรับคืน ผมก็ยินดีจะขับรถไปส่งคืนที่เดิม นะครับ

ท่าน E22XRM ไม่รับคืนแน่ แถมใจดีจะสอนวิธีขัดเงาให้ผมอีก อย่างไรผมจะรับไปก็แล้วกัน มีแฮมท่านอื่นๆหลายท่านสนใจผมจะเอาไปขัดและติดตั้งให้ครับ

[don-inphon]

อืม ครับ  ทีแรกที่ท่าน บอกผมไปเอา ผมก็นึกว่า บ้านท่าน E22XRM

เปิดร้าน ขายอุปกรณ์...วิทยุ...อิอิ

กลายเป๋นว่า ท่านE22XRM เปิ้นก่าเตรียมขึ้นเหมือนกัน

ผมเอาของเปิ้น มาติดก่อน...เกร็งใจ๋ ขนาด ครับ

(เสามาแล้วจะเอิ้นเน้อครับ) รอของมาก่อน

QRU/73   88

[ช่างเอ๋]

การขอใบอนุญาติวิทยุคมนาคมใกล้บ้านหรือสะดวกที่สุดตอนนี้ก็ที่ จ.ลำปาง

เอกสารหลักฐานที่ใช้

ตัวอย่างใบเสร็จ

[ramill]

อืม ครับ  ทีแรกที่ท่าน บอกผมไปเอา ผมก็นึกว่า บ้านท่าน E22XRM

เปิดร้าน ขายอุปกรณ์...วิทยุ...อิอิ

กลายเป๋นว่า ท่านE22XRM เปิ้นก่าเตรียมขึ้นเหมือนกัน

ผมเอาของเปิ้น มาติดก่อน...เกร็งใจ๋ ขนาด ครับ

(เสามาแล้วจะเอิ้นเน้อครับ) รอของมาก่อน

เพื่อนนักวิทยุเหมือนกัน มีอะไรก็ช่วย ๆ กันครับ จะได้มีเพื่อนแลกเปลี่ยนความคิดเห็นและร่วมอุดมการณ์ที่ถูกต้องเหมาะสมในแวดวงการ แฮม ส่วนสายอากาศ ยังไงก็ได้ครับ ถ้าไม่มีใครดูแล เอามาที่ผมก็ได้ ผมไม่ได้เอามาขึ้นครับ ที่ขึ้นอยู่นี้ก็ 4 ต้นแล้ว ( คนที่บ้านบอกจะเอาติดต่อมนุษย์ต่างดาวหรือไง ) ส่วนรอบตัวที่ผมใช้ เป็นดีซีกราวด์ครับ ที่มีต้นนี้ใว้ เป็นสายอากาศสำรองเพื่อภาคสนามและกู้ภัยในพื้นที่ต่าง ๆ ดีแล้วครับท่านเอาไปขึ้น หากผมขึ้นต้นนี้ แสดงว่าสถานการณ์ไม่ดีแน่ ๆ กราบขอบพระคุณ และยินดีที่ได้รู้จัก มีอะไรคอนแทคได้นะครับ 144.975 MHz. ล้านนากรุ๊ป หรือ รีพีทเตอร์ก็ได้ ผมสแตนบายครับ  / 73

[ramill]

เอาอย่างนี้ซักต้นไหมครับ ท่าน HS 5 STK เดี่ยวจัดให้ รับรอง ส่งสัญญาณแบบไลฟ์เวปเลยครับ อิอิ / 73

[don-inphon]

ถ้าจะเอาแบบเสาแบบท่าน HS5STK  กับ เสาที่บ้าน ท่าน E22XRM

ผมคงทำงานอีกหลายเดือนครับ กว่าจะได้แบบ นั้น....

ช่วงนี้เป๋นสถานีเฝ้าฟัง ก่อนครับ

รอขออนุญาตตั้งเสาให้มันถูกต้อง ค่อยขึ้นความถี่..อิอิ

ยังไง ก็ขอขอบคุณ ท่าน Hs5stk เป็นตัวหลักในการขึ้นเสาที่บ้านผม

กับเสา V-Two3 ของท่าน E22xrm  อีกครั้ง ครับ.

ดูไกลๆ มันต้องแกนต๋า ขนาด.....อิอิ เงาวับ

[ช่างเอ๋]

ได้รับของแล้วครับ ท่านไหนสนใจอยากรับไปทดสอบ ติดต่อเข้ามาได้ครับ

[ช่างเอ๋]

งานทดสอบเสาอากาศ"รีพีตเตอร์"ดอยตุง
วันพฤหัสที่ 28 ก.ค. 2554
วันนี้เพื่อนสมาชิกขึ้นไปทดสอบกันอีกครั้ง ตามรูปผลการวัดค่าVSWR (voltage standing wave ratio)


เมื่อทดสอบแล้วจึง ต่อระบบไฟฟ้าเข้าเครื่อง เปิดใช้งานตามความถี่ 145.6625 DUP-600


และเย็นนี้ก็มีเพื่อนๆนักวิทยุสมัครเล่นมาคอนแท็คใช้งานQSO กันอย่างเต็มที่
ที่มาจากลิงค์ http://www.hamsiam.com/smf/index.php?topic=69966.10

[don-inphon]

 ;Dรับไปใช้ ไม่ผิดหวังแน่นอน ครับ...ต้นนี้ Silver Thunder  V-Two 3 ชั้น

ติดตั้งแล้ว จะเป๋นแบบนี้ เลย ครับ....

[ช่างเอ๋]

เสาอากาศสลิมจิมSlim-jim ANTENNA
สายอากาศที่นำเสนอนี้เป็นสายอากาศที่มีคุณภาพดีอีกเสาหนึ่ง และเป็นที่รู้จักดีสร้างง่ายสามารถใช้งานได้เป็นเลิศ
   เสาอากาศสลิมจิม ได้รับความยินยอมเป็นอย่างมากในประเทศเรา เป็นสายอากาศที่ส่งได้ไกล เคยมีผู้ทอดลองส่งจากกรุงเทพถึงชะอำได้ และบางท่านส่งจากจังหวัดกาญจนบุรีถึงกรุงเทพได้
   การทำเสาอากาศสลิมจิมมีวิธีทำที่แตกต่างกันออกไป หลายท่านอาจนำมาต่อกันตามตัวอย่าง

    เมื่อต้องการทำเสาอากาศสลิมจิมใช้ต้องทราบก่อนว่าเราจะใช้ความถี่ในย่านความถี่ที่ต้องการเท่าไร คือความถี่ที่เราใช้ประจำ เราก็ยึดหลักและนำมาใช้ได้เลย ออกแบบให้แล้วตามรูป ตั้งแต่ย่านกระจายเสียงและย่านสมัครเล่นถึงส่วนราชการทั่วไป ส่วนรูป(D)เป็นการแสดงการใช้เข็มขัดที่รัดท่อน้ำที่เป็นโลหะใช้รัดระหว่างเสากับท่อพีวีซียาว50-70เซนติเมตรเพื่อไม่ให้สายอากาศติดกับเสาในระหว่างใช้งาน
   การปรับแต่งก็เหมือนกับการปรับเสาอากาศทั่วไปโดยเลื่อนจุดต่อขึ้นลงให้ได้ค่าSWR


   ที่นิยมทำใช้จะดัดเป็นรูปตัว(C) เทคนิคการดัดท่ออลูมิเนียมมีวิธีหลายอย่าง ถ้าจะทำให้สวยงามควรหาสปริงที่มีความยาว 8-10 นิ้วที่สามารถงอได้และติดกันตลอด เอาอลูมิเนียมที่ต้องการดัดใส่ภายในสปริงและดัดเมื่อได้ดังรูปแล้วค่อยหมุนสปริงออก หากจะไปให้ร้านที่เค้าทำแอร์ดัดท่อก็ได้สวยงามกว่ามือและหักพับง่าย ควรใช้ท่ออลูมิเนียมที่มีความใหญ่พอสมควร ส่วนมากจะใช้ประมาณ 1เซนติเมตรดูสวยงามและง่ายแก่การคำนวณ

[ramill]

สลิมจิม  ขอบคุณครับ ช่างเอ๋ เดี๋ยวจะหาอุปกรณ์ลองทำดูครับ / 73

[ช่างเอ๋]

เสาอากาศดิปอน-เจ
คงเคยได้ยินที่มีผู้นำเอาสายอากาศ ทีวี แบบแบน(สายทวินหรีด300โอห์ม)ทำเป็นสายอากาศ ไม่ทราบว่าวัยรุ่นสมัยนี้ยังจะพอรู้จักไหม คือลักษณะเป็นสายแบนๆ มีสองเส้นอยู่ตรงข้าง(ภายในเป็นลวดทองแดงเส้นเล็กๆ5-7เส้น) แต่รุ่นเก๋าๆเค้ารู้จักกันดีแน่ๆ


   หลังจากที่ได้เสนอเรื่องราวเสาอากาศสลิมจิม ผมเคยอ่านจากนิตยสารฉบับหนึ่งเสนอเรื่องราวเกี่ยวกับการทำสายอากาศสลิมจิมจากสาย300โอห์ม แต่เป็นแบบสลิมจิมที่บรรจุในท่อ พีวีซี(PVC) ขนาด1/2นิ้ว ได้รับความนิยมเป็นอย่างมากและใช้งานได้ดีเมื่อเทียบกับสายอากาศบางต้นที่ราคาเป็นพันบาทเสียอีก


     เสาอากาศที่เกิดก่อนสายอากาศสลิมจิมมีอีกแบบคือ "ดิปอนเจ" เสามีลักษณะเป็นรูปตัวเจ (เหมือนเบ็ดตกปลา) มีเรื่องสำคัญว่าการทำสายอากาศแบบไหน ชนิดใดมาทำนั้น ท่านต้องทราบว่าการศูนย์เสียที่เกิดขึ้นกับสายนั้นๆ มีค่าจำนวนเท่าใด จำเป็นต้องหาข้อมูลจากบริษัทที่ผลิตออกจำหน่ายเท่านั้นเอง สายอากาศแบบ300โอห์ม ของเบลเ็ด็ล รุ่น 8230 และของโซว่า(SHOWA)เท่านั้น ส่วนสายอากาศแบบอื่นที่มีขายอยู่ไม่สามารถเอามาทำได้ เนื่องจากใช้สารทองแดงที่มีความบริสุทธิ์ต่างกัน และจำนวนเส้นต่างกัน

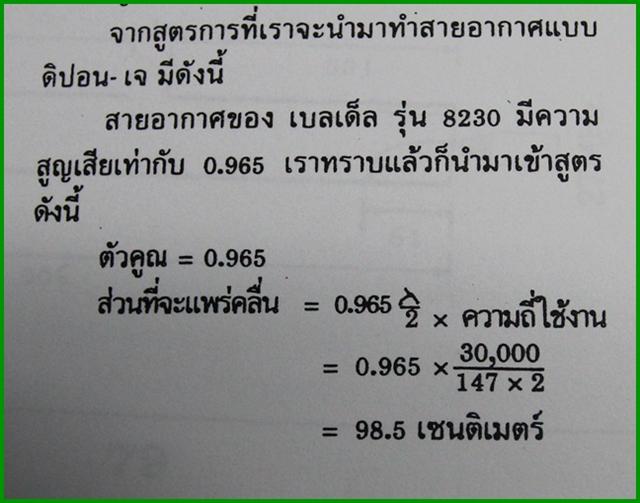

    หรือต้องการหาความยาวของสตับก็หาได้เช่นกัน สมมุติว่าเราหาสายได้ ตัวคูณ 0.83 ถ้าต้องการใช้งานย่าน 147 MHz เราก็เข้าสูตรเหมือนกัน ต่างกันที่แรมด้าหารสอง และแรมด้าหารสี่


   หรือท่านที่ไม่อยากคำนวน เอาแบบที่ให้ไว้แล้วก็ได้ ไม่ต้องใช้ดครื่องมือมากมีแต่หัวแร้งอันเดียวก็สามารถทำตามรูป A,B,C,D และE ได้กำหนดความถี่ต่างๆ หรือท่านใคจะปรับโดยการใช้เครื่องวัดSWR ช่วยผมว่าน่าจะได้คุณภาพดียิ่งขึ้น สังเกตที่สาย 300โอห์มจะมีตัวหนังสือติดไว้ทุกระยะว่า T.V.BRAND 2x7/0.32MM.300 และภายในสายจะมีจำนวนเจ็ดเส้น ส่วนมากจะเป็นรุ่นที่สายสีน้ำตาล ส่วนรุ่นอื่นไม่ค่อยได้ผล การที่จะเพิ่มความยาวของสายอากาศให้มากขึ้นนั้นจำเป็นจะต้องใส่บาลัน 4.1 หรือ1.1 ให้กับสายอากาสด้วย สาย 50โอห์มที่นำมาต่อจะต้องยาวไม่เกินกว่า 5เมตร เท่านั้นเกินกว่านี้จะรับส่งไม่ดี หรือท่านที่จะนำไปใส่ท่อควรลดความยาวลงอีกประมาณ 1.6% ของความยาวต่างๆ

   สามารถส่งได้ไกลข้ามจังหวัดได้เหนือกว่าเสาอากาศบางต้นราคาเป็นพันก็มี ลองดูซิครับ

[ช่างเอ๋]

สลิมจิม  ขอบคุณครับ ช่างเอ๋ เดี๋ยวจะหาอุปกรณ์ลองทำดูครับ / 73

เอาเสาเทาว์เวอร์สูงๆอ่ะ ทางบ้านเริ่มชินแล้ว ขยับเป็นสามสิบเมตรดีไหม จะคอนแท็คเพื่อนสมาชิกบริเวณ ศูนย์มะเร็ง(จ.ลำปาง)

งานตั้งสถานีวิทยุ HS5STK เพื่อร่วมกิจกรรมนักวิทยุสมัครเล่น
วันที่ 9 เมษายน 2554



วันที่ 10 เมษายน 2554






วันพฤหัสที่ 21 เมษายน 2554
ดูเค้าทำเสาวิทยุครับ

ถ้าทำเองคงยากครับ

ท่อนแรก 6เมตรเลย

วันนี้ได้แค่นี้ครับ

[ramill]

ขอชมภาพต่อครับ แจ่มๆ แถมจะเอาเป็นตัวอย่าง อิอิ / 73

[อ็อด หมูน้อย....]

สถานีใครเนี้ย.....ขึ้นเสร้จ มาทดสอบ 144.700 ตวยเน้อ
